T-Serie T

SERIE T

Kugelhähne der Serie T sind mit einem Kugeldrehzapfen als 2- oder 3-Wegeventil konstruiert und kommen in Hochdruckanwendungen mit bis zu 689bar (10.000psi) zum Einsatz.

Zusätzliche Sicherheit durch ausblassichere Spindel

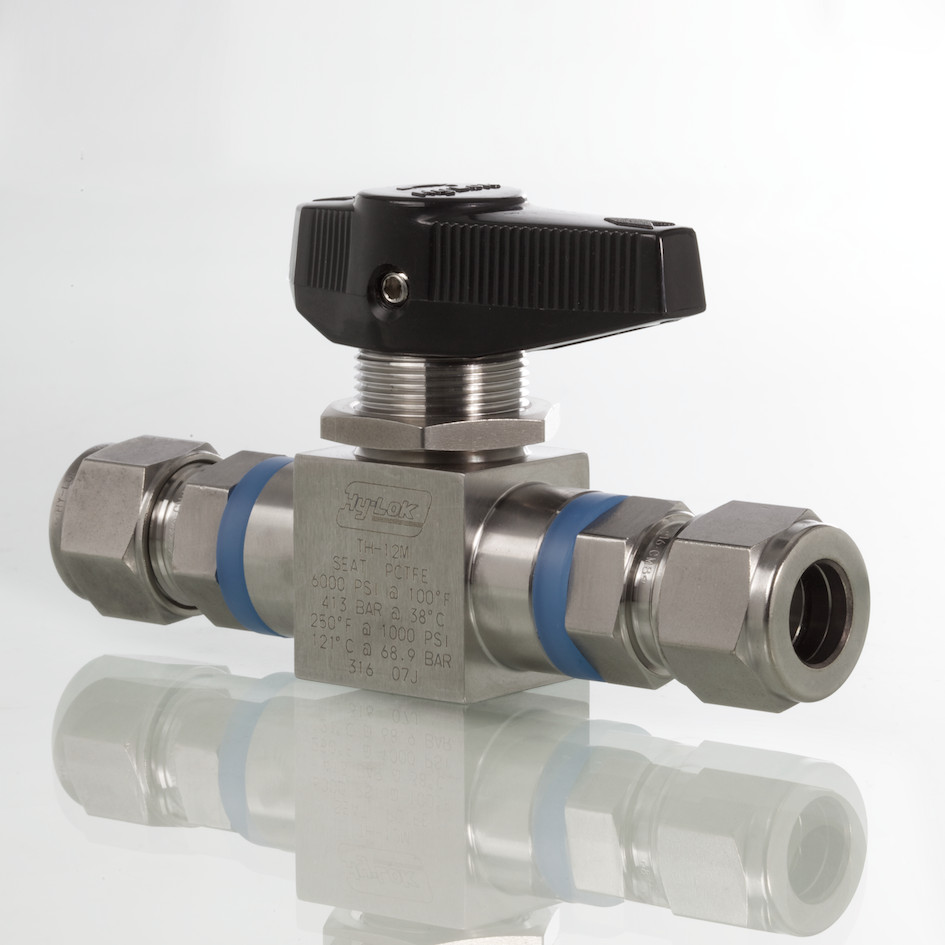

Hy-Lok Kugelhähne der Serie T sind mit einem ausblassicheren Kugeldrehzapfen und ausblassicherer Spindel konstruiert und eignen sich für das Absperren oder Umschalten in Leitungssystemen mit hohem Druck. Der federbelastete Sitz kompensiert Temperatur- und Druckschwankungen. Die Kugelhähne der Serie T sind mit einem Kugeldrehzapfen als 2- oder 3-Wege-Ventil konstruiert und kommen in Hochdruckanwendungen mit bis zu 689 bar (10.000 psi) zum Einsatz.

TECHNISCHE DATEN

Serie T

Druck: bis zu 413 bar (6.000 psi) bei 37 °C (100 °F), SS316 und PCTFE-/PEEK-Sitz
Temperatur: -17 °C bis 232 °C (0 °F bis 450 °F) mit PEEK-Sitz
Werkstoffe: Edelstahl 316 oder Alloy 400
Sitz-Material: PCTFE (Standard), PEEK oder PTFE
O-Ring-Material: FKM

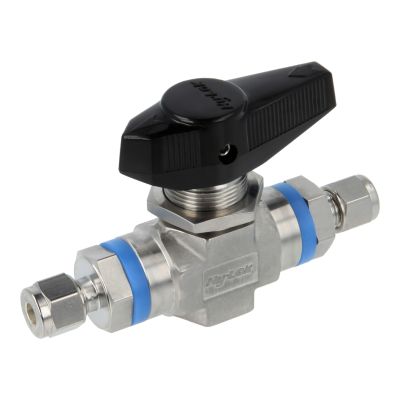

Serie TH

Druck: bis zu 689 bar (10.000psi) bei 37°C und SS316
Temperatur: -17 °C bis 232 °C (0 °F bis 450 °F)
Werkstoffe: Edelstahl 316 oder Alloy 400
Sitz-Material: PEEK (Standard)
O-Ring-Material: FKM

AUSFÜHRUNGEN

2 oder 3-Wege-Ausführung als Absperr- bzw. Umschalthahn
Entlüftung (Serie T): am Ausgang (DV) oder Eingang (UV)
Verschiedene Anschlüsse (Hy-Lok Klemmringverschraubung, NPT Innengewinde)
Verschiedene Bohrungen bzw. Durchflusskoeffizienten (0,75 ≤ cv ≤ 1,6)
Umfangreiche Auswahl an optionalen Wartungssätzen

PRÜFUNGEN

Stickstoff bei 69 bar (1.000 psi) mit einer max. Leckrate von 0,1 Ncm³/min
Hydrostatischer Test des Gehäuses mit 1,5fachem zulässigem Arbeitsdruck
TA-Luft: VDI 2440, ISO 15848-1

Datenblatt Download CAD Download

Achtung! Auch mit pneumatischem Antrieb erhältlich!
Anfrage diesbezüglich an: info@ks-tec.de oder 08142/42084-30

Datenblatt Antrieb Download

Sicherheit bei der Produktauswahl
Für die sachgemäße Installation, Materialkompatibilität, Inbetriebnahme und Wartung der Produkte hat der Anwender die Verantwortung. Der gesamte Systemaufbau muss unter dem Gesichtspunkt der optimalen Leistung und Sicherheit vorgenommen werden!
